YAESU FT3DE - KONIEC PRODUKCJI

KONIEC PRODUKCJI - MODEL NIEDOSTĘPNY.

FT3DE dwupasmowy 144/430 MHz 5W radiotelefon ręczny wykorzystujący cyfrową modulację C4FM/FM z dwoma niezależnymi odbiornikami, zapewniający jednoczesny cyfrowy monitoring zarówno dla pasma A jak i B oraz wbudowanym Bluetoothem.

Kolejny radiotelefon ręczny z serii cyfrowych modeli dostarcza 5 W mocy wyjściowej RF w kompaktowej i niewielkiej obudowie oraz wadze 282 g. Pomimo niewielkich rozmiarów, użytkownik może cieszyć się głośnym i czystym audio C4FM z 700 mW głośnika. Praca na dwóch pasmach w czasie rzeczywistym (V+V, U+U, V+U, U+V) możliwa jest dzięki dwóm niezależnym odbiornikom, radio FT-3DE posiada możliwość jednoczesnego cyfrowego C4FM monitorowania pasma A i pasma B (C4FM/C4FM czuwanie).
Radiotelefon FT-3DE posiada duży, czytelny kolorowy ekran dotykowy TFT LCD wysokiej rozdzielczości 320 x 240 ułatwiający pracę i obsługę radia, wyraźnie podświetlając częstotliwość pasm pracy.
Trzy dotykowe przyciski, znajdujące się na dole wyświetlacza, służą do zmiany trybu, bezpośredniego wprowadzania częstotliwości oraz różnych ustawień funkcji menu. Korzystanie z radia jest bardzo intuicyjne i proste.
Radio oferuje zaawansowane funkcje umożliwiające użytkownikowi monitorowanie 79 kanałów skupionych wokół bieżącej częstotliwości VFO w czasie rzeczywistym.
Liczba skanowanych kanałów  do wyboru z 19, 39 lub 79 kanałów.
Radiotelefon FT3DE oferuje znane już i popularne na rynku funkcje Automatycznego Wyboru Trybu (AMS), pracy ID Cyfrowej Grupy (DG-ID) czy  Inteligentnej Nawigacji.  Ponadto radio może spełniać rolę przenośnej cyfrowej stacji nodowej WIRES-X. Analogicznie jak w innych transceiverach C4FM, użytkownik w prosty sposób może ustawić przenośną stację nodową korzystając z FT3DE oraz opcjonalnego przewodu SCU-39 i cieszyć się łącznością internetową WIRES-X.
Funkcja CAM (Club Channel Activity Monitor - monitorowanie aktywności kanału klubowego) jest jedną z nowych i zaawansowanych funkcji FT-3DE. W pamięci można zapisać 10 grup po 5 kanałów dla każdej grupy wraz z różnymi danymi.

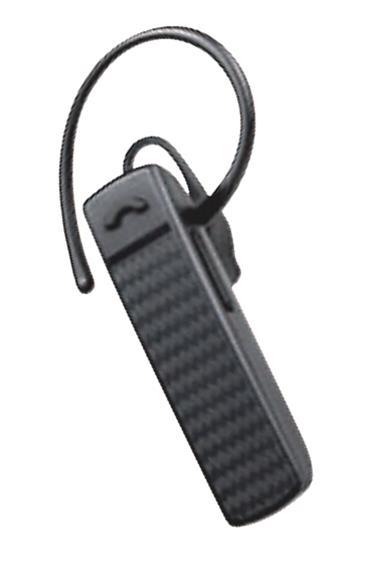

FT-3DE posiada wbudowany moduł Bluetooth. Użytkownik może korzystać z radia bez użycia rąk korzystając z opcjonalnej słuchawki Yaesu Bluetooth SSM-BT10 lub innej dostępnej na rynku. Słuchawka SSM-BT10 wyposażona jest w przycisk PTT i umożliwia aktywowanie transmisji głosowej (VOX).

Pozostałe cechy i funkcje:

• niewielki rozmiar (62 x 100 x 32,5 mm)
• 5W mocy wyjściowej RF (do wyboru 5W / 2.5W / 1W / 0.3W)
• cyfrowy tryb C4FM V/D, głosowy tryb FR, tryb Danych FR oraz Konwencjonalny Tryb FM
• 700 mW mocy głośnika z jakością C4FM czystego i wyraźnego audio
• podwójny odbiornik  (V+V / U+U / V+U / U+V)
• wbudowany moduł Bluetooth (praca bez użycia rąk)
• kolorowy wysokiej jasności dotykowy wyświetlacz
• wbudowany 66-kanałowy wysokiej czułości odbiornik GPS
• możliwość wykonywania zdjęć
• funkcja nagrywania głosu dla odbieranej i wysyłanej korespondencji głosowej oraz danych audio, które można zapisać jako pliki audio na karcie SD
• wbudowany wyłącznik czasowy, funkcja automatycznego wyłączenia zasilania (APO) oraz ograniczenie czasu nadawania (TOT)
• wejście na kartę micro-SD (pojemność do 32 GB)
• ochrona IPX5
• wbudowany modem danych APRS
• litowo-jonowy akumulator o pojemności 2200 mAh SBR-14

Wyposażenie opcjonalne:

• MH-85A11U - mikrofonogłośnik z wbudowanym aparatem fotograficznym
• SSM-17A - mikrofonogłośnik
• SSM-57A - zestaw kamuflowany
• SSM-63A - zestaw nagłowny
• SSM-BT10 - słuchawka Bluetooth
• SBR-14Li - akumulator (7,2V/2200mAh)
• HRI-200 - moduł internetowy WIRES-X
• CD-41 - podstawa do szybkiego ładowania
• FBA-39 - pojemnik na baterie
• CT-44 - przejściówka mikrofonowa
• SAD-25C - zasilacz AC z wyjmowaną wtyczką

• SAD-11C - zasilacz AC

• CT-170 - przewód do transmisji danych
• CT-176 - przewód go transmisji danych (2,5φ)
• CT-168 - kabel klonujący
• CT-169 - kabel połączeniowy z komputerem (Dsub 9PIN)
• SCU-57 - przewody połączeniowe WIRES-X
• SCU-23 - przewód połączeniowy 3m do MH-85A11U
• SCU-41 - przewód do ładowania słuchawek SSM-BT10
• E-DC-6 - adapter DC
• SDD-13 - adapter do zapalniczki samochodowej
• CN-3 - przejściówka antenowa BNC/SMA
• SHC-34 - pokrowiec
• SHB-13 - klips
• SMA24 - antena COMET dwupasmowa 144/430 MHz, długość 43 cm

SPECYFIKACJA
Ogólne:

• Zakres częstotliwości odbioru RX pasmo A:
         0.5 - 999,995 MHz

• Zakres częstotliwości odbioru RX pasmo B:
     108-580 MHz

• Zakres częstotliwości nadawania TX:
     144 - 146 MHz
     430 - 440 MHz
• Odstęp sąsiedniokanałowy:
     5 , 6.25, 8.33, 9, 10, 12.5, 15, 20 , 25, 50, 100 kHz
    (8.33 kHz: tylko pasmo lotnicze, 9kHz: tylko radio AM)
• Typ emisji: F1D, F2D, F3E, F7W
• Stabilność częstotliwości: ±2,5 ppm (-20ºC - +60ºC)
• Zakres temperatury pracy: -20ºC - +60ºC
• Napięcie zasilania:
  Nominalne:  7,2 V DC (minus na masie, SBR-14Li)
                   10.5 - 16 V DC (minus na masie, EXT DC JACK)
  Praca:  5.5 - 8.4 V DC (minus na masie, SBR-14Li)
             6 - 16 V DC (minus na masie, EXT DC)
            10.5 - 16 V DC (minus na masie, EXT DC: dla ładowania)
            3.6 - 4.5 V DC (minus na masie, z FBA-39)
• Pobór prądu:
     140mA (Mono Band Receive)
     170mA (Dual Band Receive)
     86mA (Mono Band Receive, Standby)
     120mA (Dual Band Receive, Standby)
     67mA (Mono Band Receive, Standby, Saver On “Save Ratio 1:10”)
     67mA (Dual Band Receive, Standby, Saver On “Save Ratio 1:10”)
    +6mA (Digital)
    +18mA (GPS ON)
    120mA (AM/FM Radio)
     900 µA (Auto Power Off)
     1.6A (5W TX, 144 MHz, 7.2 V DC)
     1.9A (5W TX, 430 MHz 7.2 V DC)
• Wymiary: 62 (szerokość) x 100 (wysokość) x 32,5 (grubość) mm (z SBR-14Li, bez gałek, anteny i klipsa)
• Waga: 282g z pakietem akumulatorów SBR-14Li i anteną

Nadajnik:

• Moc wyjściowa:
  5W / 13,8V DC lub SBR-14Li (LOW3: 2,5W / LOW2: 1,0W / LOW1: 0,3W)
  0,9W (FBA-39) (LOW1: 0,3W)
• Typ modulacji:
  F1D, F2D, F3E: modulacja ze zmienną reaktancją
  F7W: 4FSK (C4FM)
• Emisje niepożądane:
  przynajmniej 60dB poniżej (@tx Power HI, L3)
  przynajmniej 50dB poniżej (@tx Power L1, L2)


Odbiornik :

• Typ: Superheterodyna z podwójną przemianą (NFM/AM)
         Przemiana bezpośrednia (AM/FM Radio)
• Częstotliwości pośrednie:
  1.: A Band 58,05 MHz
  1.: B Band 57,15 MHz
  2.: A, B Band 450 kHz
• Czułość:
  0,5 – 30 MHz, AM: 3μV (10 dB SN)
  30 – 54 MHz, NFM: 0,35μV TYP (12 dB SINAD)
  54 – 88 MHz, NFM: 1μV TYP (12 dB SINAD)
  88 – 108 MHz, WFM: 1,5μV TYP (12 dB SINAD)
  108 – 137 MHz, AM: 1,5 μV TYP (10 dB SN)
  137 – 140 MHz, NFM: 0,2 μV (12 dB SINAD)
  140 – 150 MHz, NFM: 0,16 μV (12 dB SINAD)
  150 – 174 MHz, NFM: 0,2 μV (12 dB SINAD)
  174 – 222 MHz, NFM: 1,0 μV (12 dB SINAD)
  222 – 225 MHz, NFM: 0,5 μV (12 dB SINAD)
  300 – 350 MHz, NFM: 0,5 μV (12 dB SINAD)
  350 – 400 MHz, NFM: 0,2 μV (12 dB SINAD)
  400 – 470 MHz, NFM: 0,18 μV (12 dB SINAD)
  470 – 580 MHz, WFM: 1,5 μV (12 dB SINAD)
  580 – 800 MHz, WFM: 3,0 μV TYP (12 dB SINAD)
  800 – 999 MHz, NFM: 1,5 μV TYP (12 dB SINAD)
  (zablokowane częstotliwości telefonów komórkowych)
  0,19 μVTYP for BER 1% (Digital Mode)
• Selektywność (-6 dB/-60 dB): 12 kHz/35 kHz (NFM/AM)
• Wyjście audio: 0,7W / 16Ώ dla 7,4V przy 10% zniekształceń (wewnętrzny głośnik)
  0,3W / 8Ώ dla 7,4V przy 10% zniekształceń (zewnętrzny wtyk)
